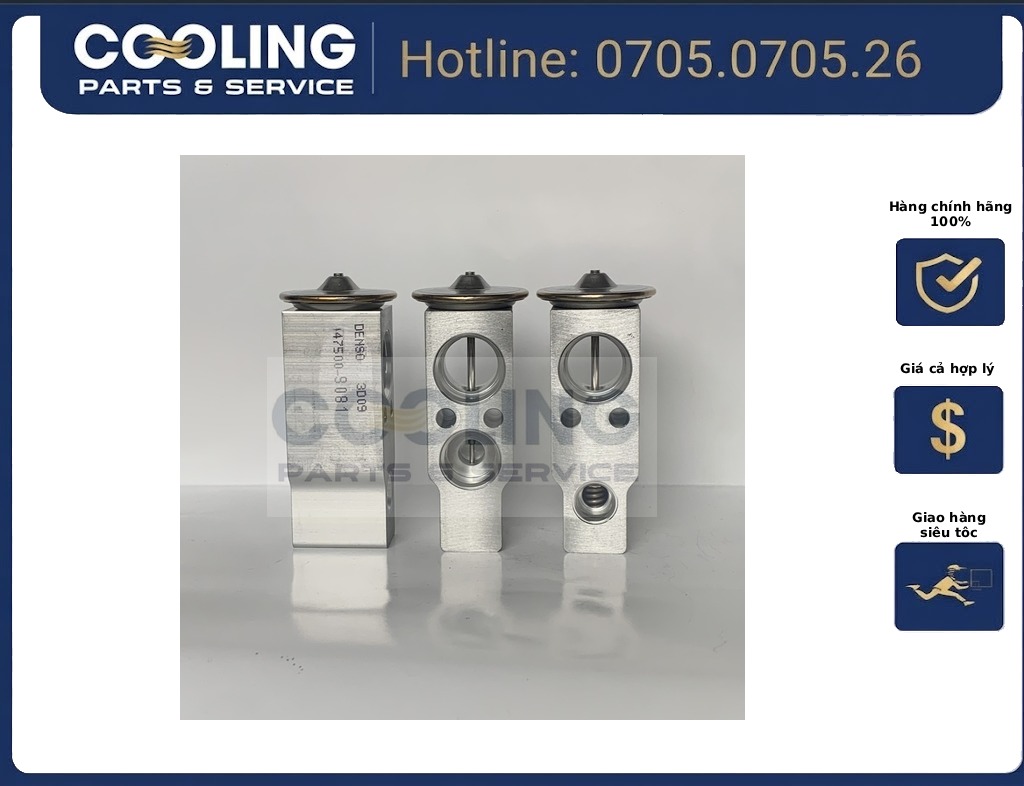

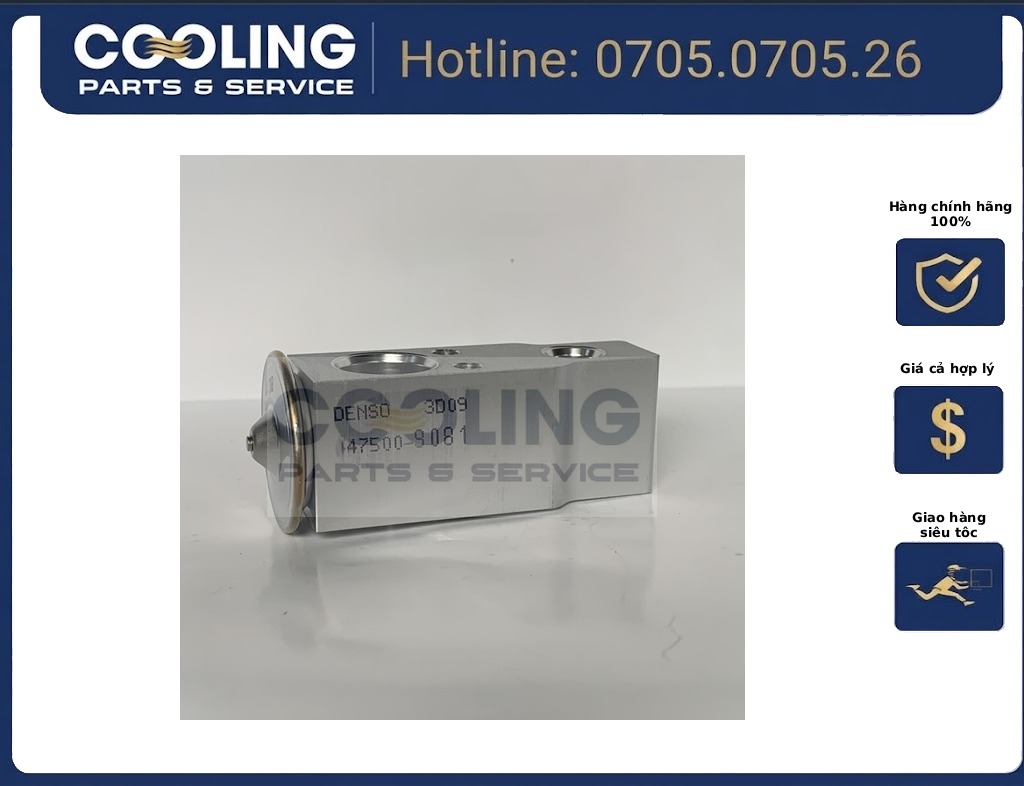

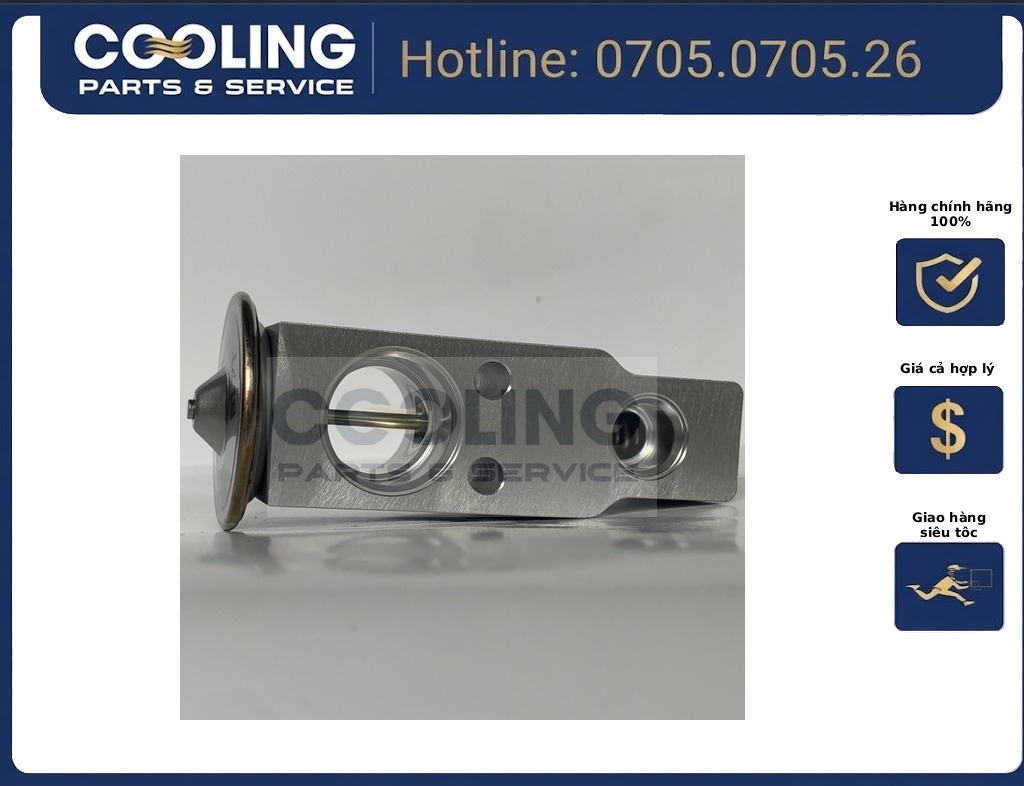

Van tiết lưu Raize 2021-2024 88515BZ200

Đặc thù kỹ thuật & Cơ chế tự cân bằng nhiệt - áp suất trên Toyota Raize (DNGA Turbo)

Toyota Raize sử dụng động cơ tăng áp 1.0L Turbo 3 xi-lanh nhỏ gọn nhưng công suất cao, đi kèm khoang động cơ có nhiệt độ bức xạ lớn và lốc nén điều khiển điện tử thế hệ mới, đòi hỏi van tiết lưu 88515-BZ200 phải có độ nhạy phản hồi cực chuẩn để tránh gây ghì tải động cơ:

• Cơ cấu buồng cảm biến nhiệt tích hợp trong thân van (Internal Sensing Bulb): Không dùng ống mao dẫn râu ngoài, nhiệt độ của luồng gas hồi từ dàn lạnh trước truyền trực tiếp qua vách ngăn nhôm hạ áp tác động lên màng kim loại đàn hồi bên trong nắp van. Khi xe di chuyển chậm trong phố đông dưới trời nắng gắt hoặc chở tải lớn, môi chất hồi nóng làm màng giãn nở đẩy ty van mở rộng kim phun hình nón (tiết diện định mức 0.8mm – 1.2mm) để cấp lượng gas lớn làm mát tức thì; khi nhiệt độ khoang lái đạt ngưỡng cài đặt, màng co lại kéo ty van thu hẹp lỗ phun để ngắt bớt tải lạnh, giúp động cơ 1.0L Turbo duy trì độ bốc và chống hiện tượng ngập lỏng lốc nén.

• Tắc nghẹt do nhiệt lượng khoang máy & mạt nhôm máy nén: Do động cơ turbo tỏa nhiệt lượng lớn trong khoang máy chật hẹp của khung gầm A250, dầu bôi trơn máy nén dễ bị quá nhiệt sinh cặn. Kết hợp cùng mạt nhôm ma sát từ piston lốc nén, cặn bẩn dồn về bám chặt tại côn kim phun nhỏ hẹp của van, gây hiện tượng kẹt kim ở vị trí đóng (mất lạnh hoàn toàn) hoặc kẹt mở (đóng tuyết đường ống và gây nặng tải lốc).

• Kẹt kim phun do hơi ẩm đóng băng (Icing): Hơi ẩm tồn dư trong đường ống (do quá trình hút chân không không đạt chuẩn) khi đi qua tiết diện hạ áp sẽ đóng băng cục bộ ngay đầu kim phun, gây ra hiện tượng điều hòa lúc mát lúc mất lạnh.

Phương pháp chẩn đoán lỗi van tiết lưu trên Toyota Raize 2021 - 2024

1. Biểu hiện thực tế ghi nhận trên xe:

   • Nghẹt kim phun (Tắc tiết lưu): Cửa gió táp-lô chỉ ra gió thường hoặc mát rất yếu dù quạt gió bật nấc lớn nhất; đồng hồ áp suất thấp (Low Side) tụt sâu về sát mức chân không (dưới 15 psi / 1 bar), trong khi áp suất cao (High Side) tăng vọt.

   • Kẹt mở kim phun (Phun thừa gas lỏng): Dàn lạnh làm lạnh rất chậm, lốc nén gầm nặng tải; đường ống nhôm áp thấp từ vách ngăn về lốc bị đọng nước ướt sũng hoặc bám lớp tuyết trắng xóa.

   • Đóng băng bề mặt dàn lạnh: Cửa gió táp-lô ban đầu mát sâu nhưng sau 20 – 30 phút xe chạy liên tục thì gió yếu dần và mất lạnh do tuyết phủ kín các nan nhôm tản nhiệt bên trong hộp gió táp-lô.

2. Thông số đo kiểm kỹ thuật khi bật A/C Max (ở 1.500 RPM):

   • Áp suất đường hút (Low Side): 28 – 35 psi (1.9 – 2.4 bar).

   • Áp suất đường nén (High Side): 160 – 210 psi (11 – 14.5 bar).

   • Chênh lệch nhiệt độ bề mặt vỏ van: Cổng vào cao áp đạt khoảng 50°C – 65°C, cổng cấp ra dàn lạnh phải hạ nhanh xuống 2°C – 5°C.
