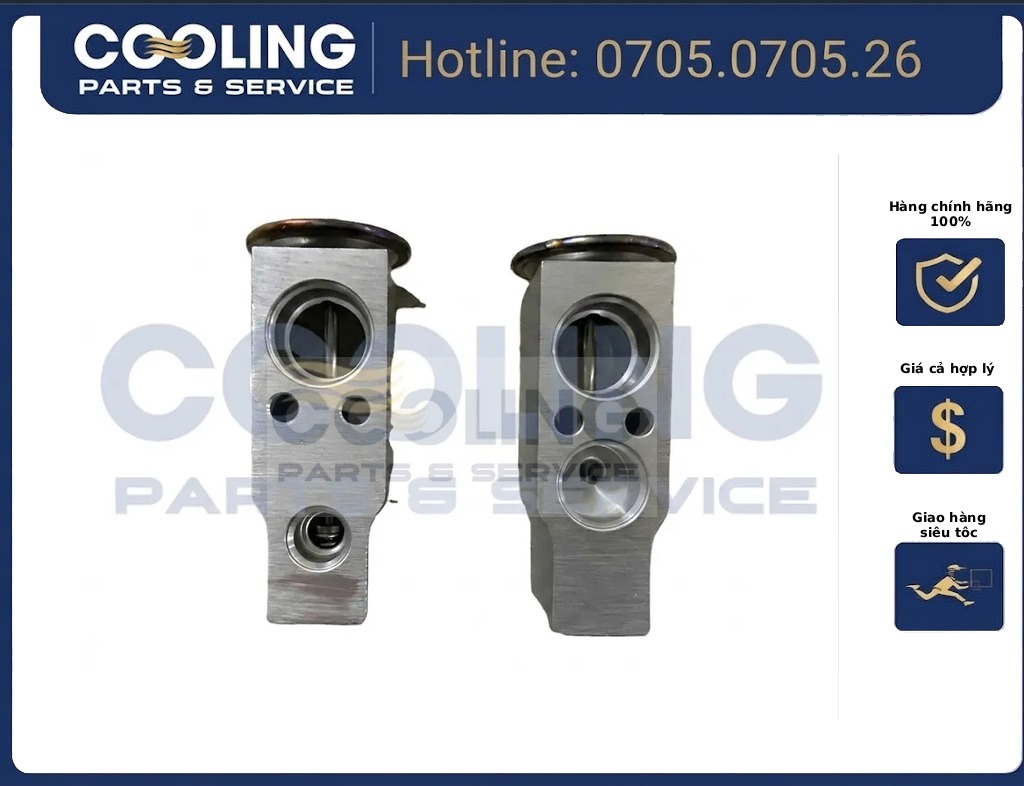

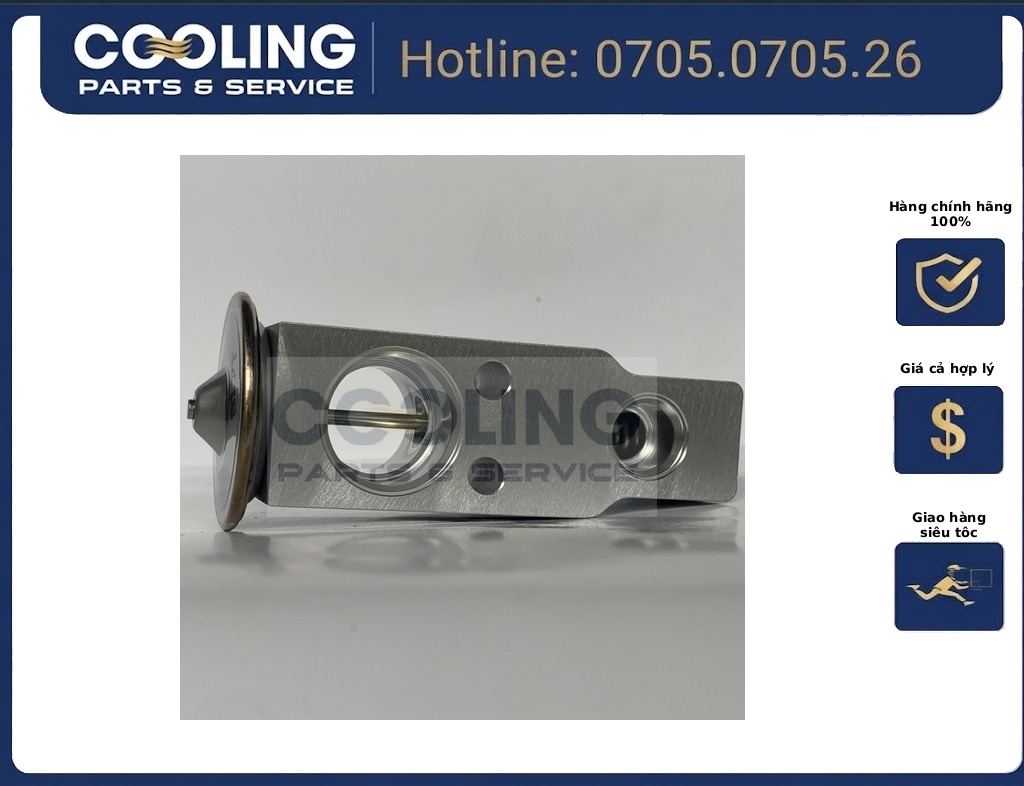

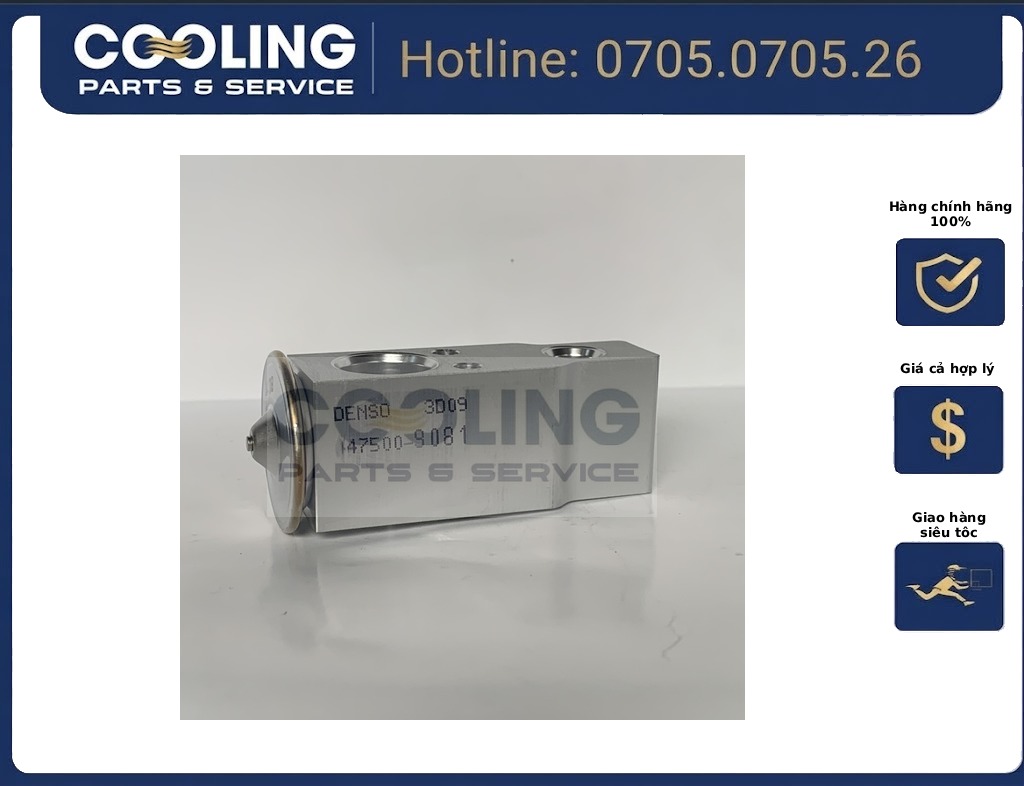

Van tiết lưu Prado GRJ120 8851560190

Đặc thù kỹ thuật & Cơ chế tự cân bằng nhiệt - áp suất trên Prado GRJ120 (1GR-FE V6)

Toyota Land Cruiser Prado GRJ120 sử dụng cấu hình 2 dàn lạnh độc lập (dàn lạnh táp-lô trước và cụm dàn lạnh trần khoang sau) kết hợp cùng lốc nén Denso 10S Series 10 piston công suất lớn, đòi hỏi van tiết lưu trước 88515-60190 phải chịu được lưu lượng tuần hoàn cao và phản hồi nhiệt cực kỳ ổn định:

• Cơ cấu buồng cảm biến nhiệt tích hợp trong thân van (Internal Sensing Bulb): Không sử dụng bóng cảm nhiệt râu ngoài, nhiệt độ của luồng gas hồi từ dàn lạnh trước truyền trực tiếp qua vách ngăn nhôm hạ áp tác động lên màng kim loại đàn hồi bên trong nắp van. Khi xe chở đủ 8 người hoặc vận hành địa hình khắc nghiệt dưới nắng gắt, môi chất hồi nóng làm màng giãn nở đẩy ty van mở rộng kim phun hình nón (tiết diện định mức 0.8mm – 1.4mm) để cấp lượng gas lớn làm mát tức thì; khi nhiệt độ khoang lái đạt ngưỡng cài đặt, lò xo phản hồi đẩy ty van thu hẹp lỗ phun để ngắt bớt tải lạnh, bảo vệ lốc nén không bị ngập lỏng môi chất.

• Nguy cơ tắc nghẹt do mạt nhôm máy nén & dầu biến tính dưới nhiệt độ máy V6: Động cơ 4.0L V6 1GR-FE tỏa nhiệt lượng rất lớn trong khoang máy, khiến dầu nén Denso ND-OIL 8 dễ bị quá nhiệt sinh cặn muội. Khi kết hợp cùng mạt nhôm ma sát từ piston lốc nén, cặn bẩn dồn về bám chặt tại côn kim phun nhỏ hẹp của van, gây hiện tượng kẹt kim ở vị trí đóng (mất lạnh hoàn toàn) hoặc kẹt mở (đóng tuyết đường ống và gây nặng tải lốc).

• Kẹt kim phun do hơi ẩm đóng băng (Icing): Hơi ẩm tồn dư trong hệ thống gas (do hút chân không không đạt chuẩn) khi đi qua tiết diện hạ áp sẽ đóng băng cục bộ ngay đầu kim phun, gây ra hiện tượng điều hòa lúc mát lúc mất lạnh.

Phương pháp chẩn đoán lỗi van tiết lưu trên Prado GRJ120

1. Biểu hiện thực tế ghi nhận trên xe:

   • Nghẹt kim phun (Tắc tiết lưu trước): Dàn lạnh sau trên trần vẫn phả gió mát nhưng cửa gió táp-lô phía trước chỉ ra gió thường hoặc mát rất yếu dù bật quạt lớn nhất; đồng hồ áp suất thấp (Low Side) tụt sâu về sát mức chân không (dưới 15 psi / 1 bar), trong khi áp suất cao (High Side) tăng vọt trên 250 psi.

   • Kẹt mở kim phun (Phun thừa gas lỏng): Dàn lạnh trước làm lạnh rất chậm, lốc nén gầm nặng tải; đường ống nhôm áp thấp từ vách ngăn về lốc bị đọng nước ướt sũng hoặc bám lớp tuyết trắng xóa cả cụm van ngoài vách máy.

   • Đóng băng bề mặt dàn lạnh: Cửa gió táp-lô ban đầu mát sâu nhưng sau 20 – 30 phút xe chạy liên tục thì gió yếu dần và mất lạnh do tuyết phủ kín các nan nhôm tản nhiệt bên trong hộp gió táp-lô.

2. Thông số đo kiểm kỹ thuật khi bật A/C Max (ở 1.500 RPM):

   • Áp suất đường hút (Low Side): 28 – 35 psi (1.9 – 2.4 bar).

   • Áp suất đường nén (High Side): 160 – 210 psi (11 – 14.5 bar).

   • Chênh lệch nhiệt độ bề mặt vỏ van: Cổng vào cao áp đạt khoảng 50°C – 65°C, cổng cấp ra dàn lạnh phải hạ nhanh xuống 2°C – 5°C.
